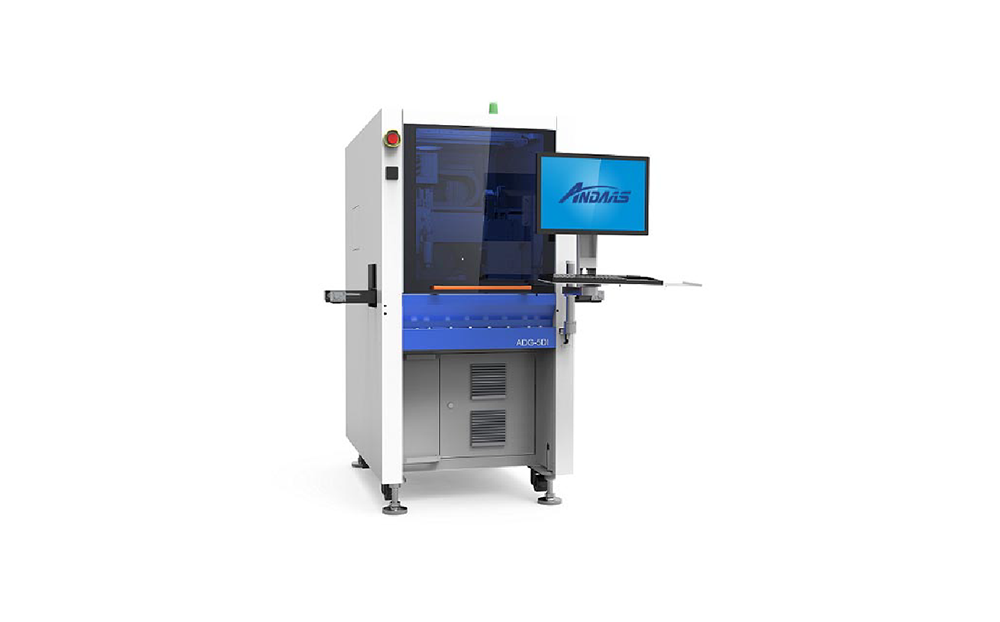

ADG-5DI 五轴高速点胶机

产品特点:

采用电脑控制，WINDOWS 操作系统，故障声光报警及菜单显示

CCD视觉定位系统

采用直线电机+运动控制卡

模块化设计，单平台、双平台、输送系统、胶路检测系统，可按需要组合

阀体自动恒温系统，确保涂料的流动性一致

可选配激光高度检测系统，工件变形后可自动校准Z轴高度

可选配精密测重系统，智能控制及检测点胶量，确保点胶的一致性

技术规格:
功能配置技术参数
外型尺寸L1166×W1200×H1600（mm）
控制方式工控机 + 运动控制板卡
点胶区域X1=200 X2=200 Y=200 (mm) 双 Y 平台
主轴数量5 轴
驱动方式直线电机（X、Y、A、U）/ 伺服电机（Z）
输送方式防静电皮带
调幅方式电动调幅，50-200 mm
输送速度步进电机，2-5m/min
最大移动速度1000mm/s
重复定位精度
±0.012mm
涂料容量30CC / 50CC
通讯端口SMEMA
编程模式可导入贴片机文件或在线视觉编程
设备电源220V 50/60HZ
设备气压≥ 0.65Mpa
总功率3KW 总重量
总重量500kg
设备报警菜单 + 声光报警
安全标准CE
胶阀选择可搭载：气动喷射阀、压电阀、螺杆阀等
扩展功能选择JET-8600 气动喷射阀
增压泵
UPS
稳压器
工业条码扫描仪
微量天平 (0.1mg)
激光测高 (SICK)
